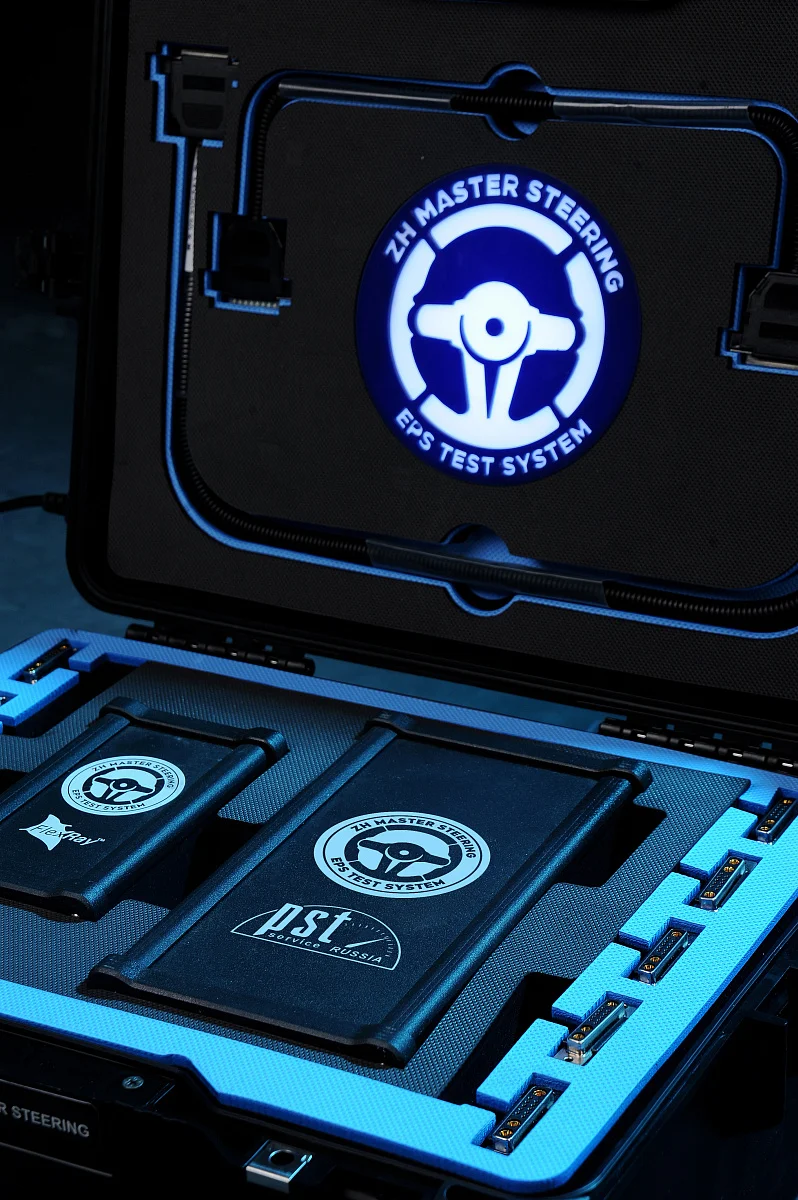

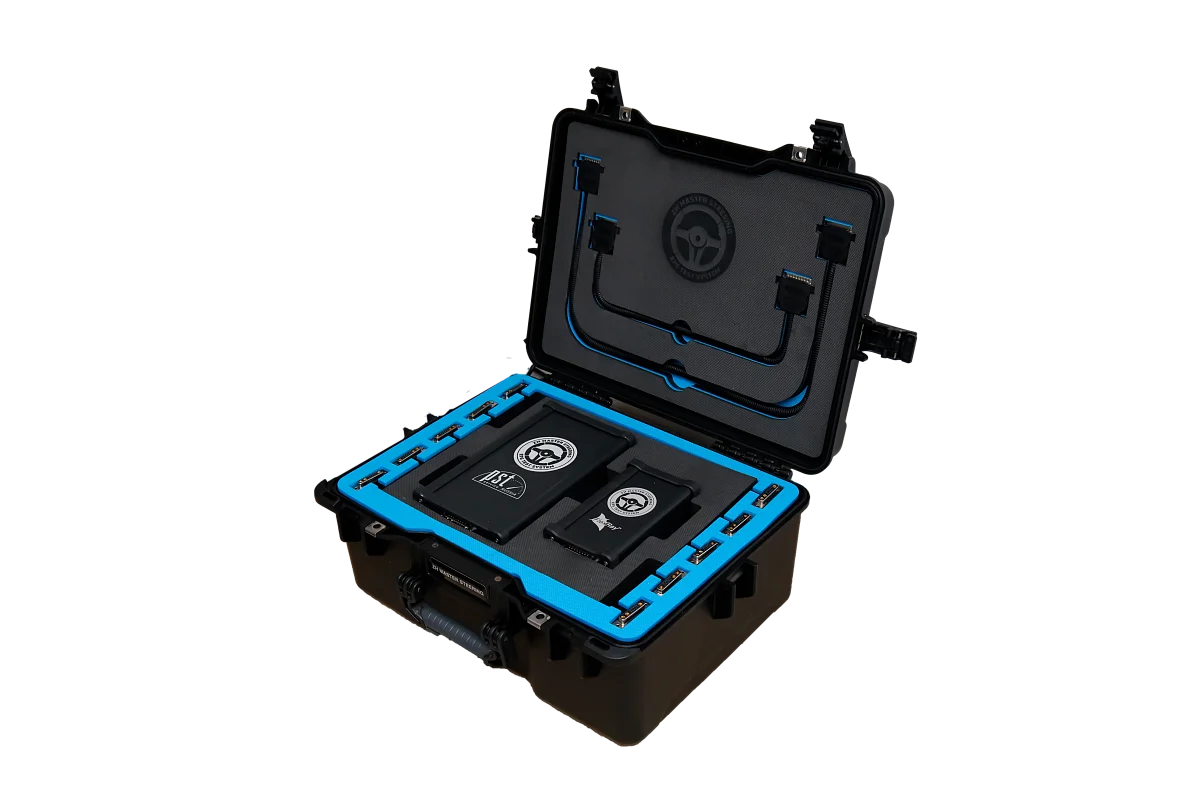

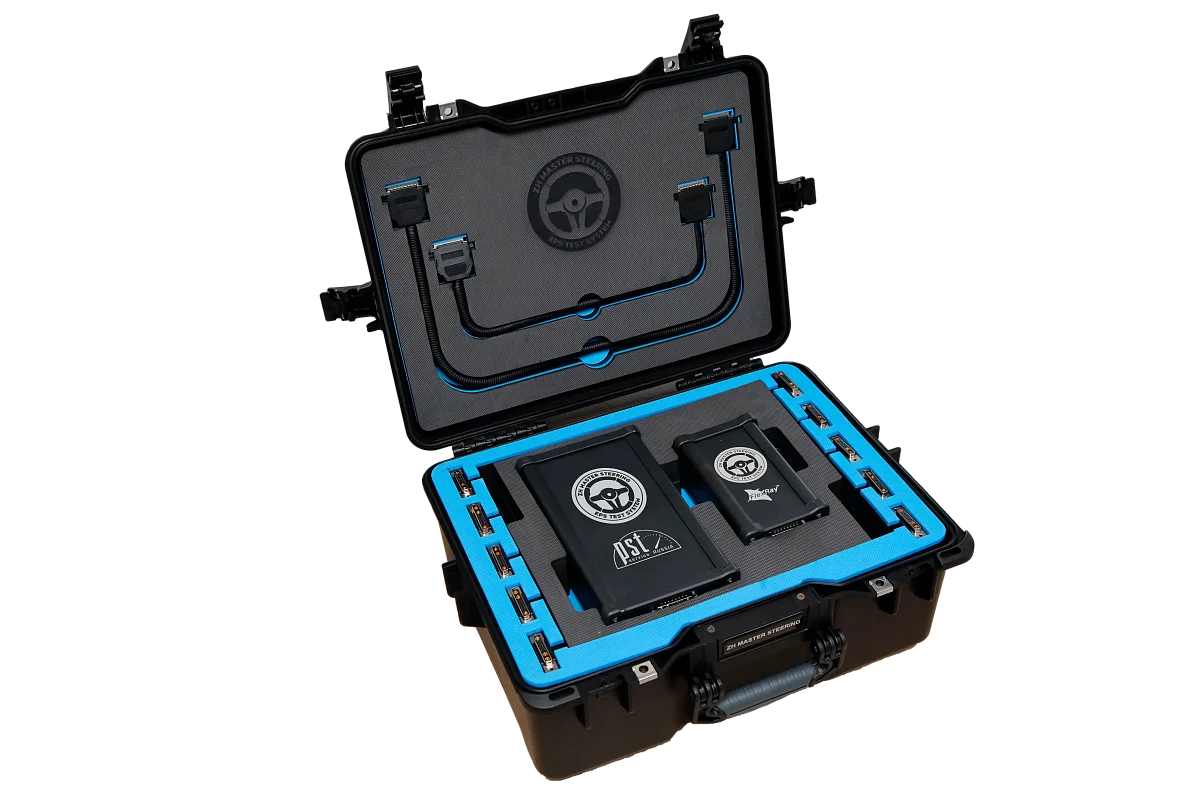

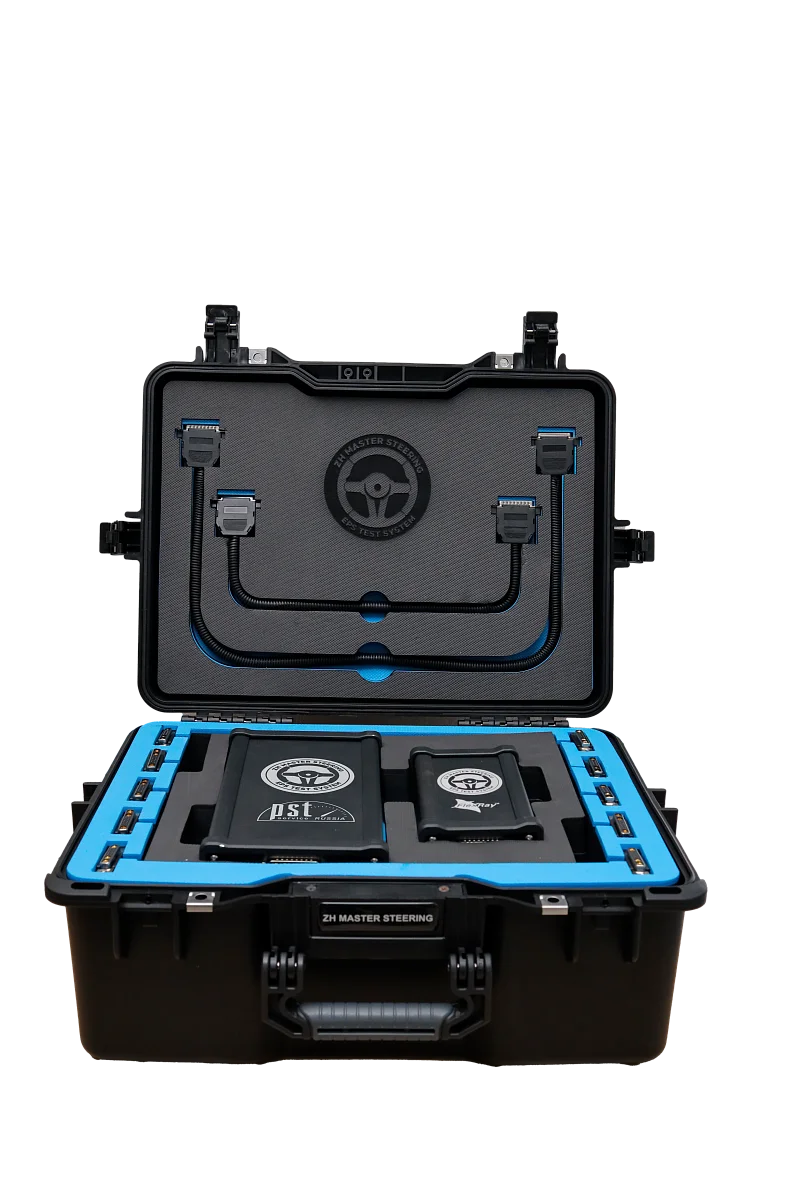

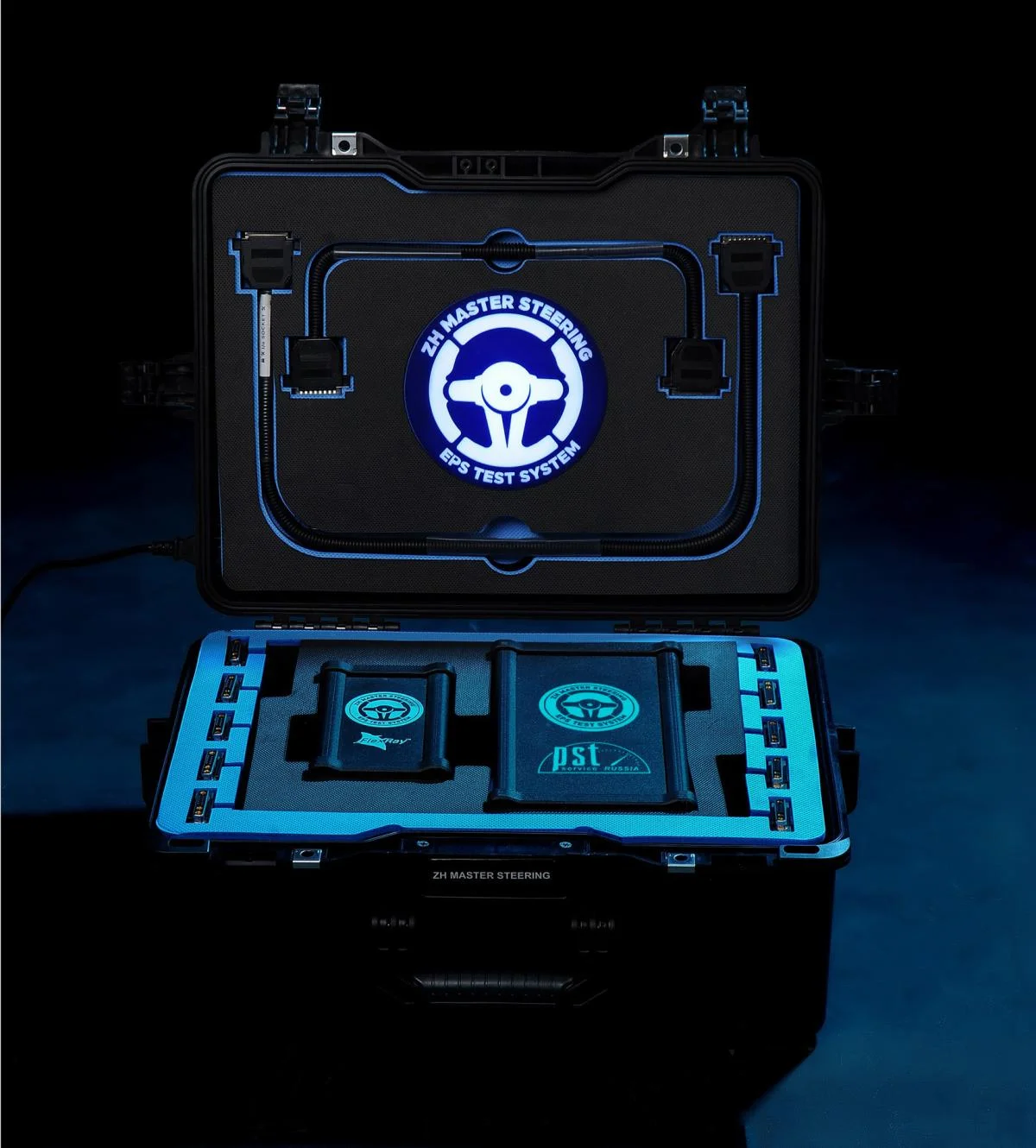

Стенд для диагностики электрических рулевых реек "PST ZH Master Steering"

PST ZH Master Steering — это устройство для тестирования, диагностики и программирования систем электропривода руля (ЭУР / EPS). Совместно с системой ZH FlexRay Spy оно позволяет работать с CAN, K-Line и FlexRay на стенде, а также программировать блоки «на столе».

Ключевые возможности
✅ Широкая совместимость
Тестирование 300+ моделей EPS на стенде

Доступ к новым моделям через онлайн-обновления

✅ Встроенные функции OBD
Чтение и очистка кодов неисправностей (DTC)

Перепрошивка модулей

Многие другие операции — без внешнего OBD-устройства

✅ Поддержка FlexRay (ZH FlexRay Spy)
Тестирование EPS-блоков с FlexRay на стенде

Без дополнительных устройств и кабелей

Полная поддержка рулевых модулей Audi, BMW, Mercedes, включая новейшие:

Mercedes W206 / W223

Поддерживаемые модели (FlexRay)
Марка   Модели
BMW F-Series (F1X/F2X/F3X/F4X; 3/5/7/X 2010–2017)
G-Series (G1X/G2X/G3X/G4X; 3/5/7/X 2018+)
Audi    A4 (8W) 2016+
A6 (4G) 2011–2018
A6 (4K) 2018+
A8 (4N) 2017+
Mercedes    A-Series (W177)
C-Series (W205, W206 2020+)
E-Series (W213)
GLC-Series (W253)
S-Series (W223 2020+)
Доступ к новым моделям — с будущими обновлениями ПО.

⚙️ Программирование EPS без внешнего OBD
Производитель   Особенности
VAG FRF/SGO/ODX операции
Прошивка VW Crafter (2N0), Transporter (7LA)
Ford    VBF операции:
Fiesta, Ranger, C-Max, Focus Mk3/Mk4, Kuga 3, Transit
Porsche Macan 95B
EEPROM / DFlash операции (CAN)
Audi / VAG
A4 (8K0 909 144) — Dflash + EEPROM

G85 датчик угла (D70F3628) — Dflash

Golf 5 (1K1) — EEPROM

Golf 6 (1K0) — EEPROM

Golf 7 (5Q0) — Program Flash + замена правого/левого руля

Passat B7 / CC / Tiguan (5N1) — EEPROM

Passat B8 / Touareg (5Q0) — DFlash + мех. неисправность / патч разработчика

Porsche
Macan (95B 909 144) — Data Flash + EEPROM

Macan G85 (D70F3628) — DFlash

Ford
Focus Mk3, C-Max, Fiesta, Ranger (+ калибровка момента), F-150, Explorer (BB53/DB53) — EEPROM

Opel / Chevrolet
Astra J, Insignia A — Flash/EEPROM

Chevrolet Equinox — Flash/EEPROM

Другие марки
Jeep Grand Cherokee, Dodge Charger, Chrysler 300 — Data Flash/EEPROM

Peugeot 208, Citroen C3 — Program Flash/DFlash

⚡ И многое другое в разработке.

Устранение сложных неисправностей (за несколько минут)
Проблема    Решение
Неисправности коробки передач и блока управления (Golf 5)   ✅
Механические ошибки Passat B8 / Touareg ✅
Неисправности G85 (D70F3628, DTC 00778) ✅
Ошибка U3000 (Ford Ranger / Focus Mk3 / C-Max / Explorer)   ✅
Проблемы совместимости ПО (Opel Astra J, Insignia A, Chevy Equinox) ✅
Специальные операции
Opel VIN & клонирование
Изменение VIN за секунды (Astra J, Insignia A/B)

Чтение/запись Flash и EEPROM Astra J (D70F3487) — полное клонирование

Восстановление блока от постоянных неисправностей

Renault VIN
Обнуление и изменение VIN в EPS Renault

Калибровка датчика крутящего момента
Отслеживание момента руля в реальном времени (без OBD)

Автоматическая тестовая система (без физического вмешательства)
Марка   Модели
VAG Polo (9N/9A), Golf 5/Caddy (1K1), Passat B7 (5N0)
Ford    Focus 3, C-Max, Explorer
Через программный эмулятор крутящего момента.

Внешнее OBD-подключение
Любую дополнительную диагностику можно выполнить, подключив стороннее OBD-II устройство к ZH Master Steering.
